sistema de projeto



"Qualquer modificação no modelo em projeto passa a ser refletida automaticamente
em toda a documentação 2D (plantas baixas, cortes, vistas, elevações e fachadas),
aumentando consideravelmente a produtividade e a confiabilidade na obtenção
dos desenhos constituintes do projeto".

O ARCHUS AD+ (Design Plus) é um aplicativo para AutoCAD(c) (versões 2004, 2005, 2006, 2007, 2008, 2009 e 2010) que visa auxiliar o porfissional de projeto nos processos de concepção, desenvolvimento, elaboração e detalhamento de projetos do setor de AEC - Arquitetura, Engenharia e Construção Civil.

Dotado de todos os recursos originais do ARCHUS o ARCHUS D+ conta com recursos adicionais que propiciam um maior controle sobre o projeto da edificação. Toda a documentação 2D gerada é referenciada de fato ao modelo 3D elaborado. Desta forma, qualquer alteração ou incorporação de elementos no modelo passa a ser refletida automaticamente em todas as vistas 2D do projeto da edificação.

clique aqui para ampliar...

clique aqui para ampliar...

Vantagens na utilização do ARCHUS Design Plus:

Mais Produtividade:
Conceito de Projeto Integrado. Integração em tempo real entre o modelo 3D e a documentação 2D gerada. Qualquer alteração é refletida automaticamente no desenhos 2D. Não há redesenho, o usuário altera a geometria do modelo 3D e estas alteração passam a compor os desenhos 2D em tempo real.

Mais Confiabilidade:
O profissional tem a certeza de que o que está "plotado" na documentação 2D é efetivamente um "retrato" fiel do modelo construído.


Mais Qualidade na Apresentação:

Geração da maquete 3D real da edificação. O cliente vê o que será construído. Possibilidade de aplicação de texturas, luzes, câmeras e renderização fotorealística.

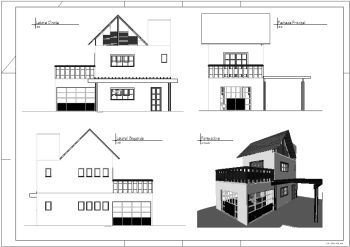

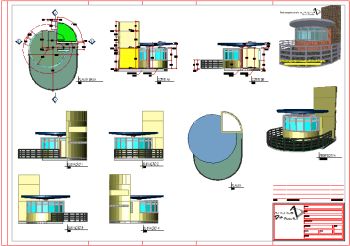

Geração da prancha de plotagem nos formatos tradicional (preto e branco com espessuras de pena) sombreado (tons de cinza com espessuras de pena), sombreado colorido (shade plot com espessuras de pena) ou renderizado. Possibilitando um diferencial significativo na apresentação do projeto impresso ao cliente.

clique aqui para ampliar...
clique aqui para ampliar...
clique aqui para ampliar...
clique aqui para ampliar...

clique aqui para ampliar...

clique aqui para ampliar...

Vantagens Técnicas:

  • Modelamento 3D fácil de aprender e de utitlizar. Ferramentas para construção do modelo fáceis e intuitivas.
  • Baixo custo de elaboração, devido a economia de tempo na entrada de dados no projeto. Editores especializados em criação de elementos arquitetônicos (paredes, esquadrias, escadas, vigas, pilares, perfilados, telhados etc...)
  • Compatibilidade total entre o projeto 3D e os detalhes 2D gerados a partir dele.
  • Melhor visualização e possibilidade de estudo no modelo 3D.
  • Maior aceitação por parte do cliente das soluções propostas no projeto.
  • O modelo gerado reduz ou elimina as maquetes físicas.
  • O modelamento 3D reduz a possibilidade de erros de projeto.
  • O sistema ARCHUS de modelagem 3D possibilita a aceleração de outros processos de desenvolvimento.

clique aqui para ampliar...

clique aqui para ampliar...

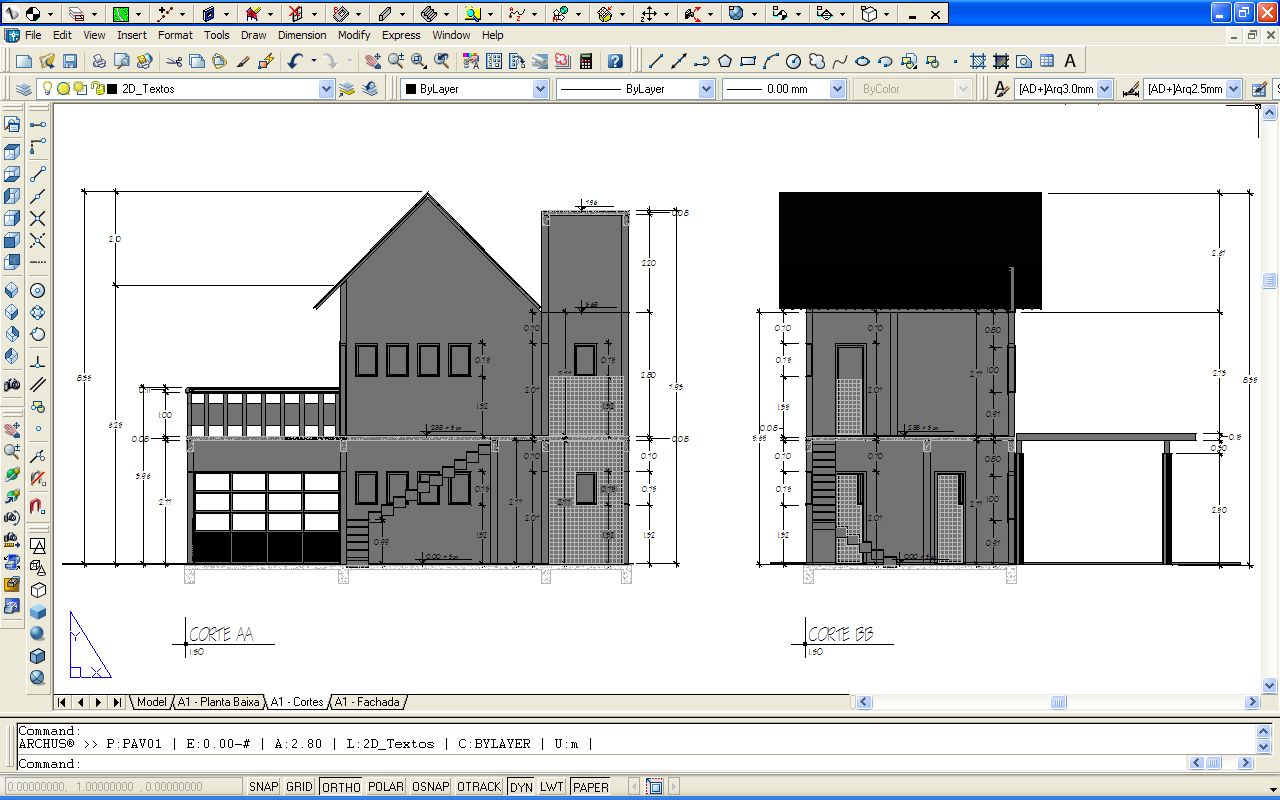

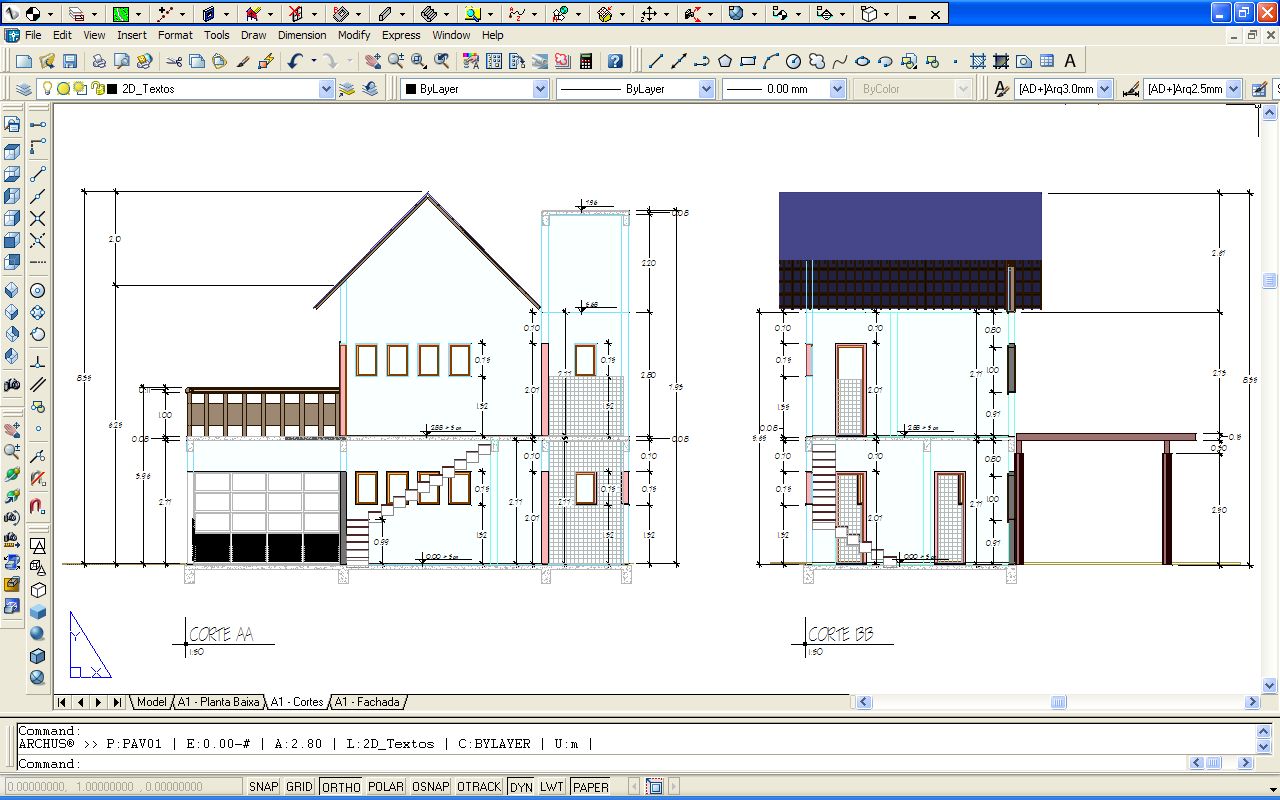

Corte - Modo Sombreado

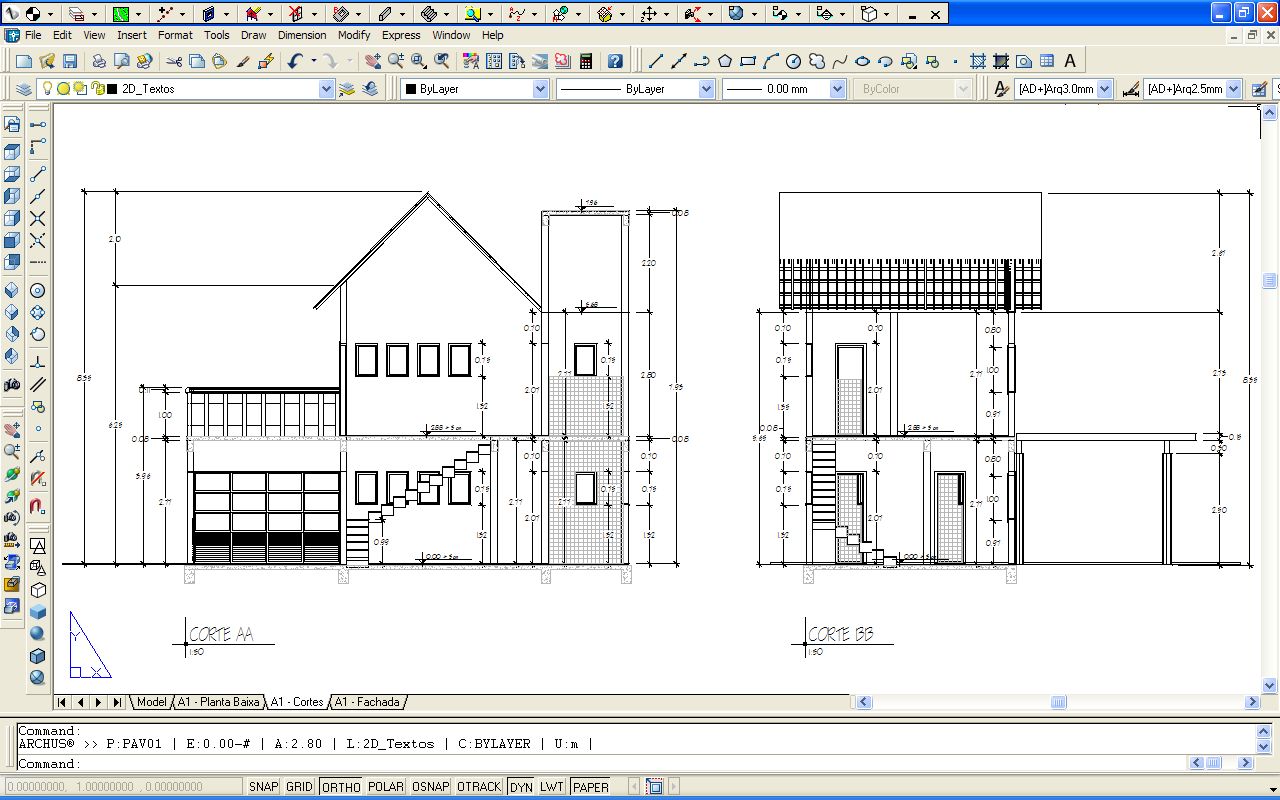

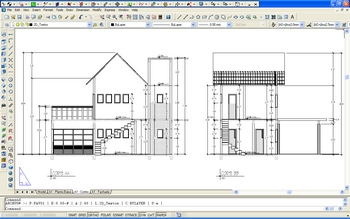

Corte - Modo Linhas
Planta - Modo Sombreado

clique aqui para ampliar...

clique aqui para ampliar...
clique aqui para ampliar...

Modelo 3D - Modo Renderizado
clique aqui para ampliar...

Montagem do Formato - Modo Renderizado
clique aqui para ampliar...
Detalhe Fachada - Modo Renderizado
clique aqui para ampliar...









Desenha paredes em três dimensões. Correção automática das interseções entre as paredes. Desenho de paredes em formato qualquer. Construção de paredes com diferenciação de faces interna e externa, possibilitando a aplicação de materiais diferentes para renderização de cada uma das faces. Comandos para o gerenciamento de paredes por pavimento, junção de paredes sobrepostas, diversos comandos para alteração do formato da parede e acabamento automático de paredes de fechamento.

clique aqui para ampliar...
clique aqui para ampliar...
clique aqui para ampliar...
clique aqui para ampliar...






Elabora ou edita esquadrias em três dimensões. Permite a criação e edição de portas e janelas de acordo com a preferência do usuário. Criação de diversos tipos diferenciados de portas, janelas ou aberturas em diversos formatos. Desenho automático de caixilhos, guarnições, soleiras, peitoris, vidros, almofadas, venezianas etc... Permite a gravação da esquadria criada para utilização em outros projetos. Possibilidade de inserção de esquadrias de fechamento ("paredes de vidro"), inserção de esquadrias independentemente da parede. Possibilidade de diversos tipos de representação 2D. Biblioteca com mais de 100 modelos de portas e janelas já prontos para utilização no seu projeto.



clique aqui para ampliar...

clique aqui para ampliar...

clique aqui para ampliar...






Possibilita a criação de seções quaisquer para utilização no desenho tridimensional de vigas, pilares, perfis metálicos, perfilados, ruas, rampas etc... As seções podem ser criadas no próprio CAD e através de um simples clique no mouse cadastradas no módulo de seções. Inúmeras possibilidades de projeto de elementos estruturais (vigas, pilares, perfis...) ou de acabamento (rodapés, rebaixamentos, pingadeiras, molduras...). Permite a gravação das seções criadas ou editadas no módulo Seções para posterior utilização em outros projetos. Diversas seções paramétricas pré-programadas (o usuário apenas altera os parâmetros e obtém de imediato uma nova seção). Biblioteca com mais de 100 modelos de seções já prontas para serem inseridas no seu projeto.



clique aqui para ampliar...

clique aqui para ampliar...
clique aqui para ampliar...





Módulo para definição de áreas que formam lajes, pisos, forros etc... Opção de definição ponto a ponto ou seleção de polilinhas. Desenho do sólido com ou sem aberturas. Possibilita a criação de superfícies planas com geometria qualquer.

clique aqui para ampliar...
clique aqui para ampliar...





Solução automática de telhados em três dimensões. Possibilidade de personalização, permite a edição da solução proposta a fim de adequar o formato do telhado a preferência do projetista. Desenho automático do forro, cobertura e madeiramento.

clique aqui para ampliar...

clique aqui para ampliar...
clique aqui para ampliar...
clique aqui para ampliar...
clique aqui para ampliar...





Gera modelo 3D do terreno a partir das curvas de nível e/ou polilinhas. Geração do terreno modificado, desenho de rampas, áreas planas e taludes.

clique aqui para ampliar...
clique aqui para ampliar...

clique aqui para ampliar...
clique aqui para ampliar...





Desenha escadas tridimensionais de qualquer formato. Retas, curvas, helicoidais, patamares retos, chamfrados ou curvos. Diversos parâmetros geométricos configuráveis pelo projetista. Possibilidade de criação de escadas com geometrias complexas de modo fácil e rápido.

clique aqui para ampliar...

clique aqui para ampliar...

clique aqui para ampliar...

clique aqui para ampliar...





Gerencia os pavimentos do projeto. Possibilita o desenho em um determinado pavimento utilizando-se como pontos base os pontos de pavimentos inferiores. Facilita a visualização e criação de elementos por pavimento. Possibilidade de criação e gerenciamento de diversos pavimentos tipo. Depois de definido um pavimento tipo, qualquer alteração neste pavimento é refletida automaticamente nos demais pavimentos originados dele.

clique aqui para ampliar...
clique aqui para ampliar...





Agrupa os layers por tipo e por pavimento, facilitando o gerenciamento do projeto. Permite a alteração de cor e estado. Fácil acesso aos layers agrupados por pavimento. Liga ou desliga layers por pavimento ou por tipo (paredes, portas, janelas, lajes, pilares, vigas etc...).

clique aqui para ampliar...





O ARCHUS conta com o ARCHUS Viewer, uma ferramenta para visualização de arquivos gráficos. Permite a visualização de arquivos de esquadrias, seções, bibliotecas, desenhos e figuras a serem inseridas no projeto. Procura visual de portas e janelas, seções 3D ou arquivos DWG. Acesso imediato aos respectivos módulos de desenho (esquadrias, seções etc...) ou inserção de blocos no projeto corrente. Conta ainda com uma vasta biblioteca com diversos tipos de portas e janelas já prontos, mais de 1200 blocos 3D de alta qualidade para humanização e detalhes DWG prontos para serem inseridos no projeto.



clique aqui para ampliar...

clique aqui para ampliar...

clique aqui para ampliar...

clique aqui para ampliar...





O ARCHUS D+ implementa no seu AutoCAD(c) o conceito de projeto integrado, onde os desenhos 2D são uma consequência natural do processo de projeto. Esta integração faz com que toda a documentação 2D gerada esteja referenciada ao modelo 3D da edificação. Desta forma qualquer alteração feita na maquete será automaticamente refletida em todos os desenhos 2D constituintes do projeto, proporcionando uma significativa economia de tempo (não há redesenho) e uma maior confiabilidade em relação aos desenhos 2D obtidos.

clique aqui para ampliar...





O ARCHUS D+ conta com mais de 50 (cinquenta) novas funcionalidades que permitem ao usuário alterar e incrementar tanto o modelo 3D gerado quanto a documentação 2D obtida.

Configuração exigida para utilização do ARCHUS D+

Software:

Sistema operacional:
Windows 2000, XP, Vista ou Windows 7.

Plataforma CAD:
AutoCAD(c) 2004 a 2016.

Hardware:

Mínima:
Athlon ou Pentium IV 1GHz, com no mínimo 512Mb de RAM e 30Mb para instalação no disco rígido.

Recomendada:
Athlon ou Pentium IV 1.5 GHz, com 2Gb de RAM, 100Mb para instalação no disco rígido e placa gráfica com 512Mb.

AutoCAD(c) é marca registrada da Autodesk Inc.
