AutoCONT


Software para projeto de estruturas de arrimo à flexão, contemplando os processos de definição dos carregamentos, cálculo dos esforços, dimensionamento estrutural e detalhamento completo em ambiente CAD.

Assista a uma demonstração no vídeo abaixo:

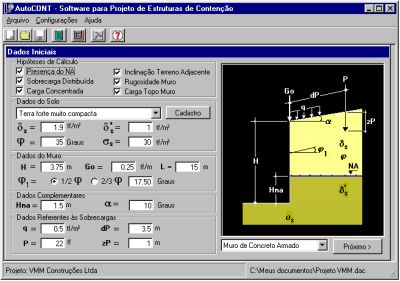

O AutoCONT permite ao projetista selecionar quais hipóteses de cálculo serão consideradas, podemos destacar entre outras:

  • Cálculo do Empuxo pela teoria de Coulomb
  • Possibilidade de se considerar a presença do NA
  • Carga concentrada no topo do muro
  • Sobrecarga distribuída no topo do terreno
  • Carga concentrada no terreno adjacente ao muro

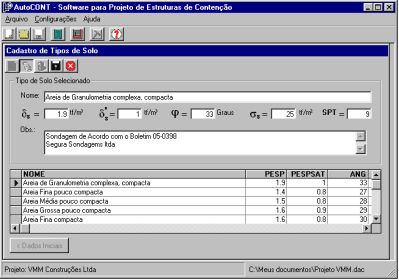

O AutoCONT possui um módulo que permite ao usuário cadastrar os tipos de solo utilizados para o cáculo dos esforços na estrutura de contenção. Os parâmetros para cadastro são:

  • Nome do Solo
  • Peso Específico Aparente
  • Peso Específico do Solo Saturado
  • Ângulo de Talude Natural
  • Tensão Máxima Admissível
  • Valor do SPT
  • Observações

O Software na versão atual já conta com cerca de 30 (trinta) tipos usuais de solo já cadastrados, retirados das normas de organismos nacionais (Tabelas DNER, GeoRio etc…).

Outra vantagem significativa no uso do AutoCONT é a possibilidade de se adequar a estrutura a cada particularidade de projeto, para isto o software fornece a facilidade de se adequar as medidas do muro ao espaço físico disponível para construção, isto significa que podemos fixar determinadas dimensões do muro e o programa calcula o equilíbrio da estrutura trabalhando apenas com as dimensões liberadas pelo usuário, com esta facilidade o AutoCONT fornece como resultado uma estrutura totalmente estável e com as dimensões de acordo com as especificações do Projetista.

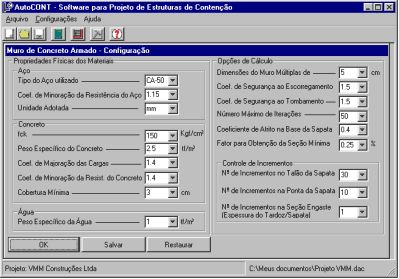

O AutoCONT permite ainda que o projetista configure os seguintes parâmetros a serem utilizados no cálculo da estrutura:
  • Categoria do aço utilizada
  • Coeficiente de Minoração da resistência do aço
  • Resistência do Concreto utilizado (fck)
  • Coeficiente de Minoração da resistência do Concreto
  • Coeficiente de Majoração das Cargas
  • Dimensões do Muro Múltiplas de X cm
  • Coeficiente de Segurança ao Escorregamento
  • Coeficiente de Segurança ao Tombamento
  • Coeficiente de Atrito na Base da Sapata

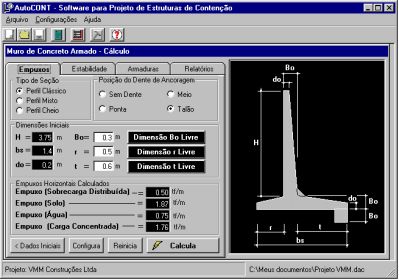

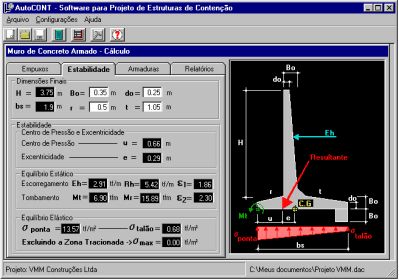

Resultado do Cálculo da Estabilidade e Dimensionamento Estrutural Imediato:

  • Dimensões Finais da Estrutura
  • Posição do Centro de Pressão e Excentricidade
  • Estabilidade ao Escorregamento e ao Tombamento
  • Tensões Máximas e Mínimas na base da sapata

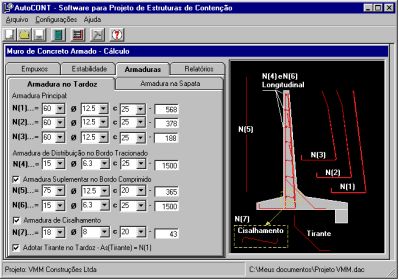

Armaduras Calculadas e distribuídas nas suas respectivas posições. Possibilidade de Alteração do número de barras, bitola, espaçamento e comprimento. Alterando-se um destes parâmetros o programa automaticamente recalcula os demais.

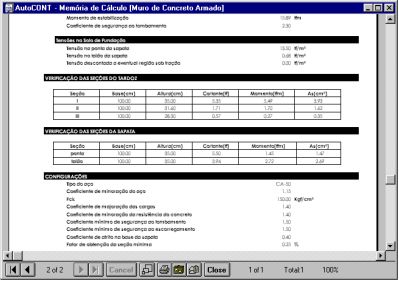

Relatórios Detalhados com os Dados de Entrada, Dados do Solo, Resultados dos Esforços, Cálculo da Estabilidade e Área de Aço Calculada.
Relatórios exportáveis para outros aplicativos Windows, tais como: Word, Excel, HTML…

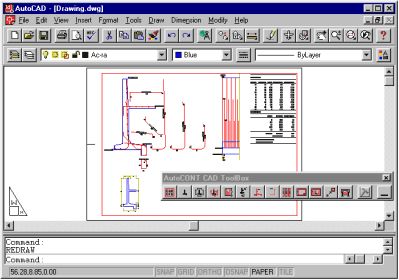

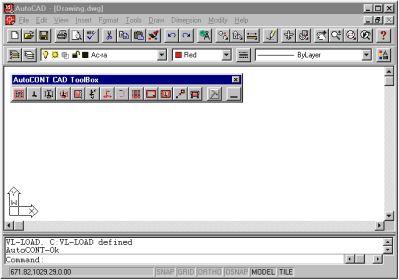

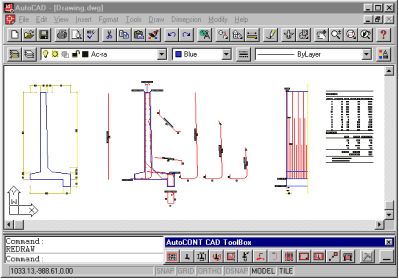

Outro grande diferencial do AutoCONT é o módulo denominado AutoCONT CAD ToolBox, módulo este acionado após o término do cálculo da estrutura. O usuário executa o módulo e o AutoCONT abre automaticamente o AutoCAD e disponibiliza o AutoCONT CAD ToolBox com vários comandos para o desenho da estrutura dimensionada.

Comandos do AutoCONT CAD ToolBox:

Configura Detalhamento no AutoCAD:
Este Comando permite configurar parâmetros personalizáveis para o projeto, tais como tipo de letra, cores utilizadas, divisor das cotas …

Desenha Seção sem Cota:
Comando para desenhar a seção calculada. Útil para elaboração de detalhes de projeto e drenagem.

Desenha Seção com Cotas:
Desenha a seção Dimensionada e Cota Automaticamente

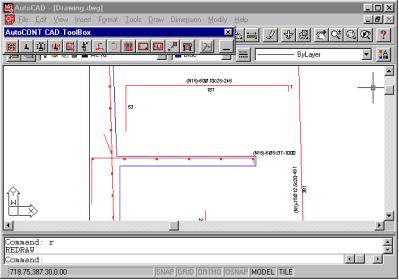

Desenha Seção com Armaduras:
Desenha a seção e detalha as armaduras calculadas.

Desenha Seção Frontal com Armaduras:
Desenha a Seção Frontal do muro e detalha o esquema de montagem das armaduras calculadas.

Altera Forma da Seção:
Permite que o usuário altere o desenho da forma do perfil calculado.

Desenha Armadura Longitudinal:
Permite ao usuário o desenho de novas posições personalizadas de armadura.

Desenha Armadura de Distribuição:
Permite ao usuário o desenho de novas posições personalizadas de armadura de distribuição.

Insere Relação de Aço:
Gera a relação do aço das estruturas selecionadas pelo usuário.

Desenha Formato:
Insere formato para montagem da prancha

Insere Elemento no Formato:
Insere Elemento no formato para criação personalizada da prancha de plotagem

Altera Escala:
Altera Escala de Determinados Elementos do Formato

Imprime/Plota:
Chama o Quadro de plotagem do AutoCAD.

Totalmente compatibilizado para norma ABNT NBR-6118:2016.


Documentação:

Manual do usuário

Apresentação do sistema

Resumo das funcionalidades

Requisitos:

Computador pessoal com sistema operacional Windows 7, 8, 10 ou 11(*).
Plataforma CAD Autodesk AutoCAD 2007 a 2024(**).
Porta USB para habilitação via hard-lock.

Dúvidas ?
Entre em contato conosco…

(*) – Compatível também com MAC-OS emulando Windows (XP,7,8 ou 10).
(**) – Compatível com a versão em INGLÊS dos sistemas CAD.
