AutoESCADA


Software para projeto de escadas e rampas em concreto armado, contemplando os processos de definição dos carregamentos, cálculo dos esforços atuantes na estrutura, dimensionamento estrutural e detalhamento completo em ambiente CAD.

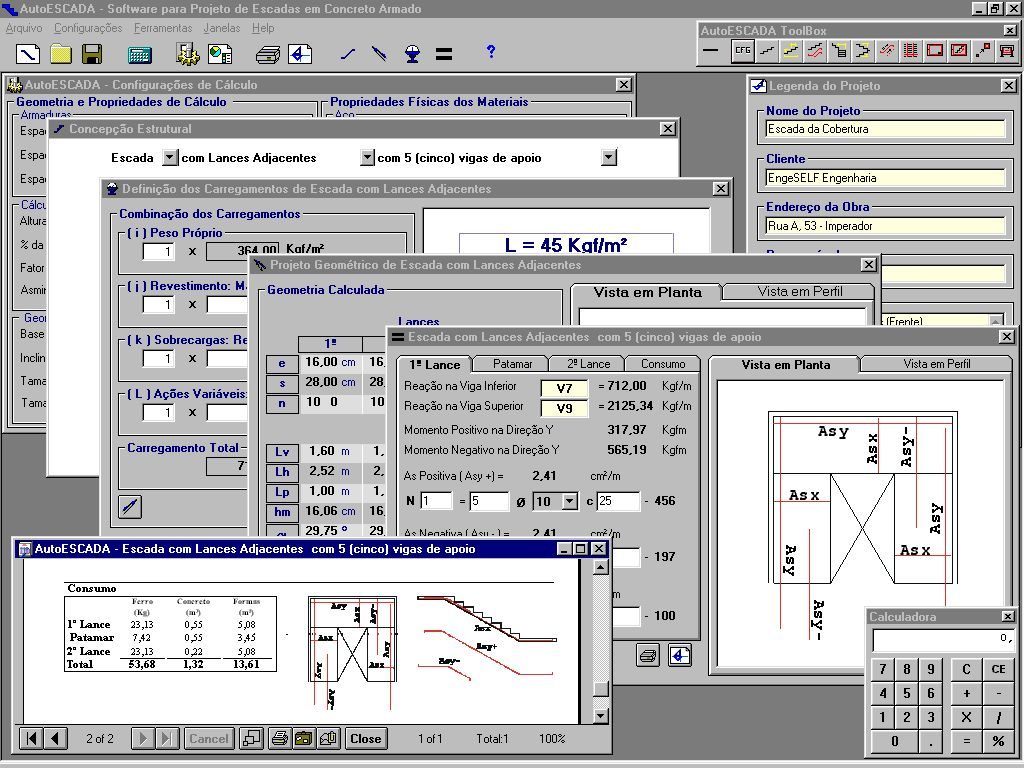

Interface:

  • Escadas e rampas com Lance Único, em “L”, em “U”, em “O” ou com Lances Adjacentes

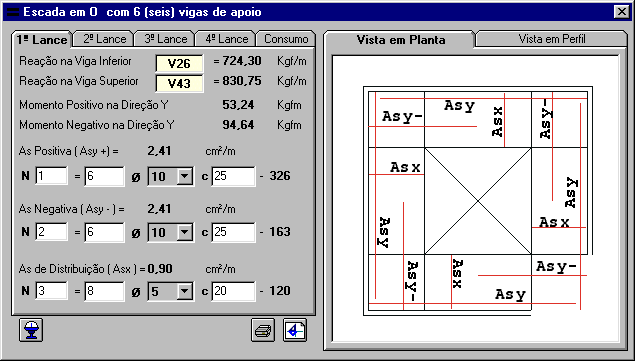

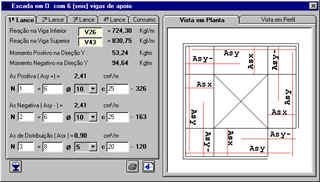

  • Cálculo dos esforços, dimensionamento estrutural e detalhamento em ambiente CAD
  • Entrada de dados rápida e descomplicada
  • Auxílio ao projeto geométrico
  • Definição das ações atuantes
  • Configurações de cálculo de acordo com a preferência do projetista

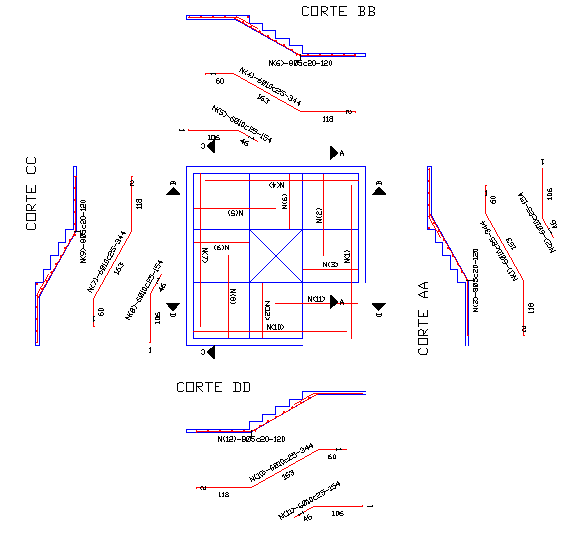

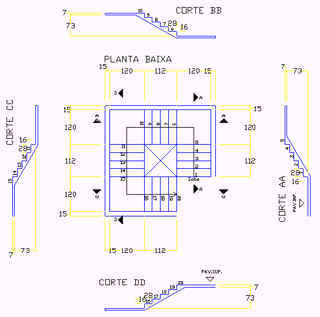

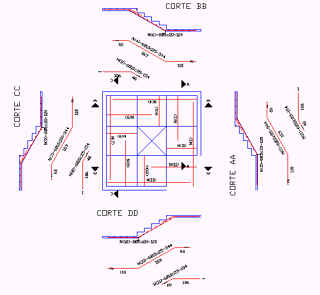

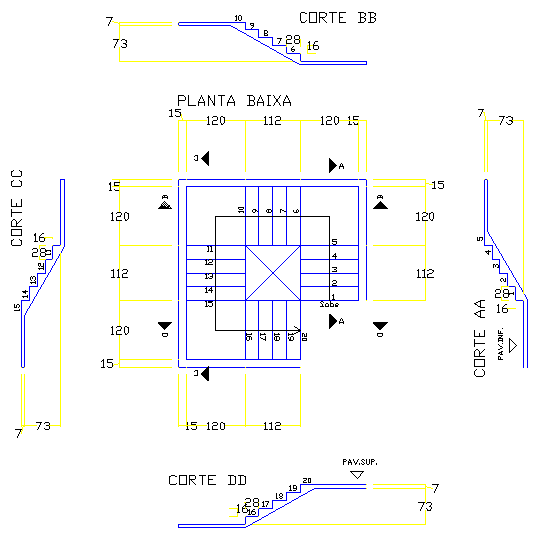

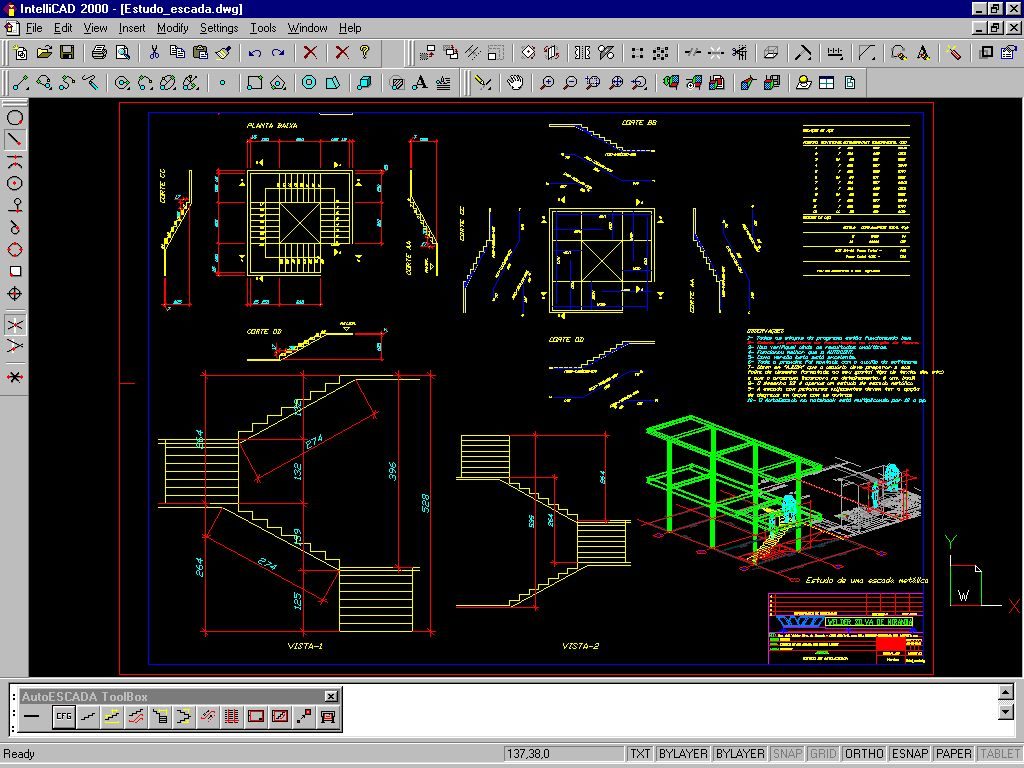

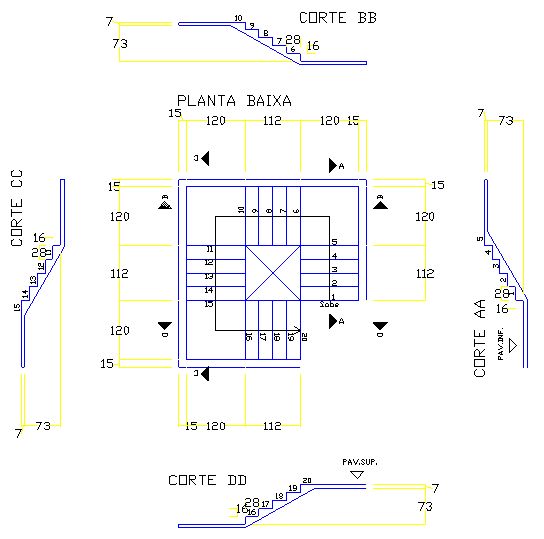

  • Desenho paramétrico detalhado do projeto, em ambiente CAD, com planta de formas, detalhes em planta e elevação, cortes, relação do aço…
  • Comandos para edição do detalhamento, editor de armaduras
  • Ferramentas para montagem do formato, possibilidade de detalhes em escalas diferentes no mesmo formato

Concepção Estrutural:

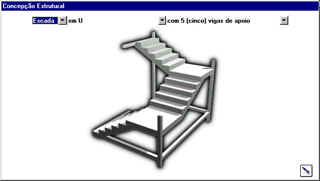

  • Escadas e Rampas em lance único, com e sem patamar
  • Armadas longitudinalmente, transversalmente, em cruz ou em balanço
  • Escadas e Rampas em “L”: com 4(quatro) ou 3(três) vigas de apoio
  • Escadas e Rampas em “U”: com 5(cinco), 4(quatro) ou 3(três) vigas de apoio
  • Escadas e Rampas em “O”: com 6(seis) ou 4(quatro) vigas de apoio
  • Escadas e Rampas com lances adjacentes: com 5(cinco), 3(três) ou 2(duas) vigas de apoio

Projeto Geométrico:

Dados Obrigatórios:

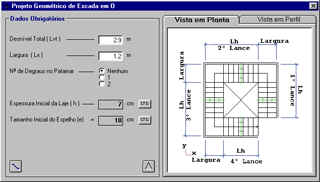

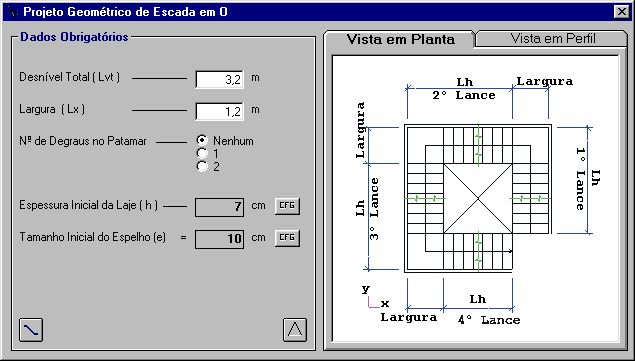

Desnível a ser vencido, largura, número de degraus no patamar, separação entre os lances (caso escada/rampa com lances adjacentes).

Dados Complementares:

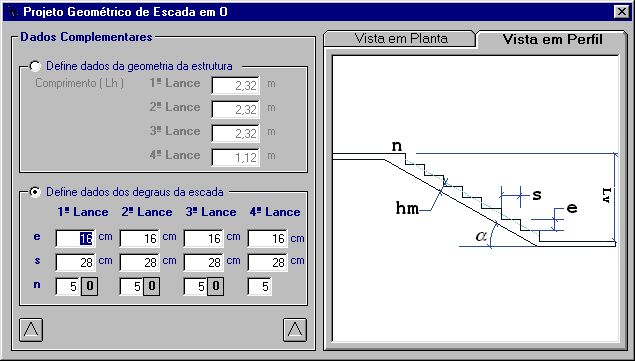

Comprimento de cada lance, tamanho do espelho dos degraus, tamanho do piso dos degraus, número de degraus de cada lance.

Geometria Calculada:

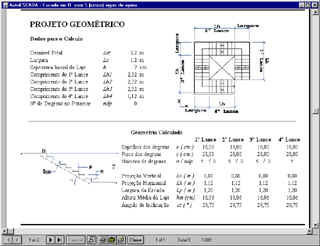

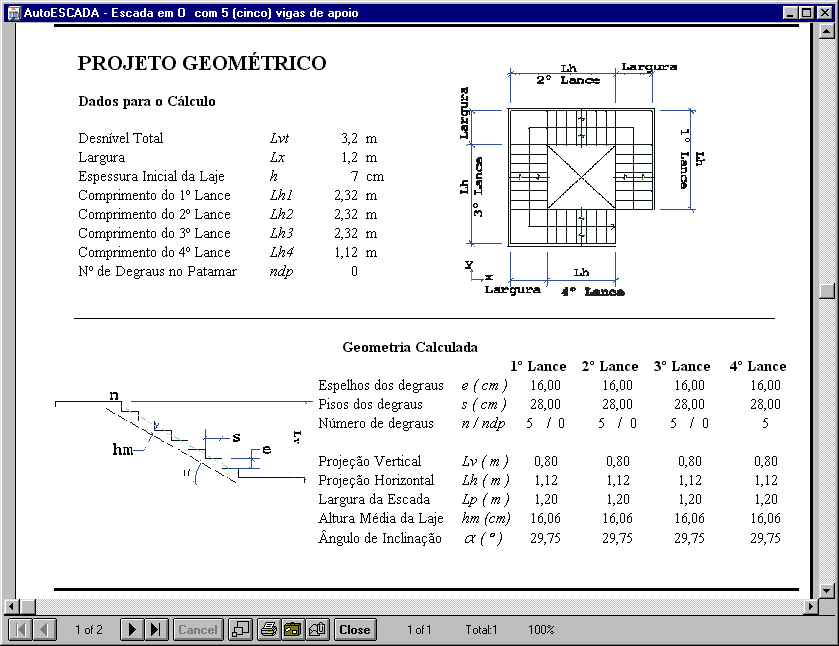

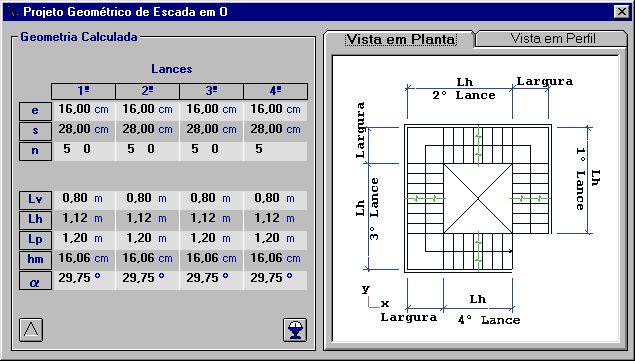

Resultados da geometria com todos os dados de entrada mais o cálculo das projeções horizontais e verticais de cada lance da estrutura, inclinação, altura média da laje.

Configurações:

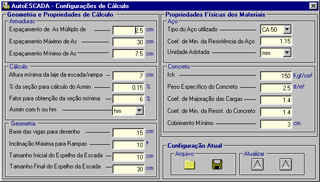

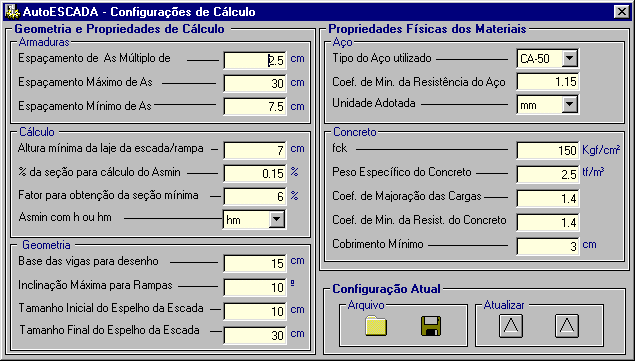

Configura as opções de cálculo e dimensionamento do AutoESCADA.

Carregamentos:

Peso Próprio:
Carga devido ao peso próprio da estrutura. (Calculado pelo programa).

Revestimento:
Carga devido ao tipo de revestimento utilizado. (Definido pelo projetista).

Sobrecargas:
Sobrecargas atuantes definidas pelo projetista.

Ações Variáveis:
Ações a serem consideradas no cálculo, também definidas pelo projetista.

O Módulo de carregamentos conta ainda com o recurso de tabelas que podem ser acessadas a qualquer momento para definição das cargas atuantes, tabelas estas que podem ser incrementadas ou alteradas livremente pelo usuário.

Relatórios:

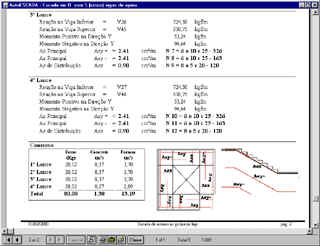

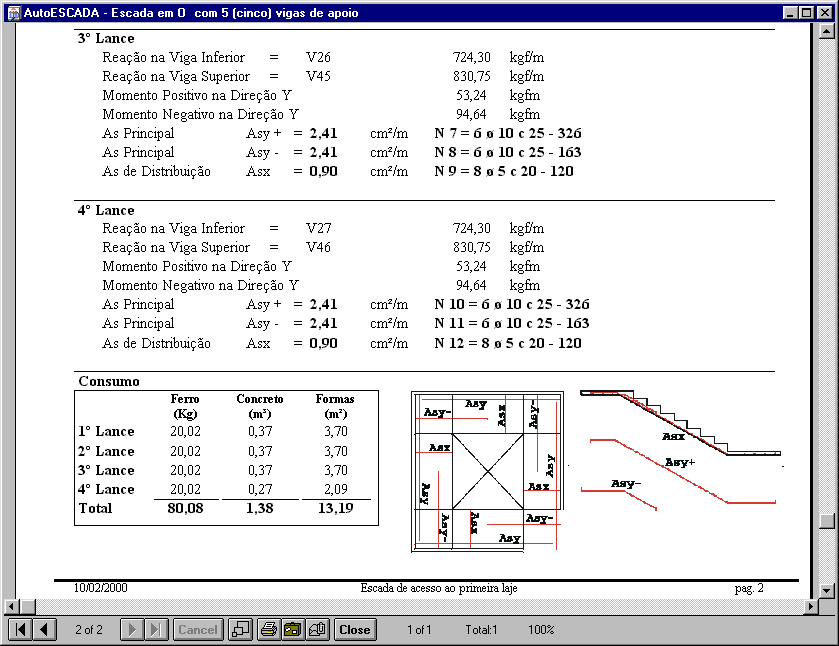

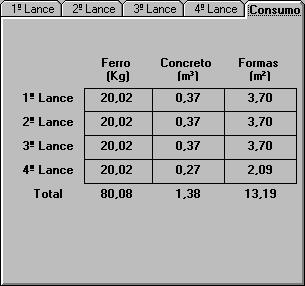

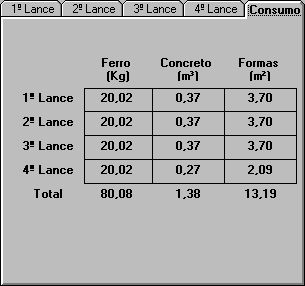

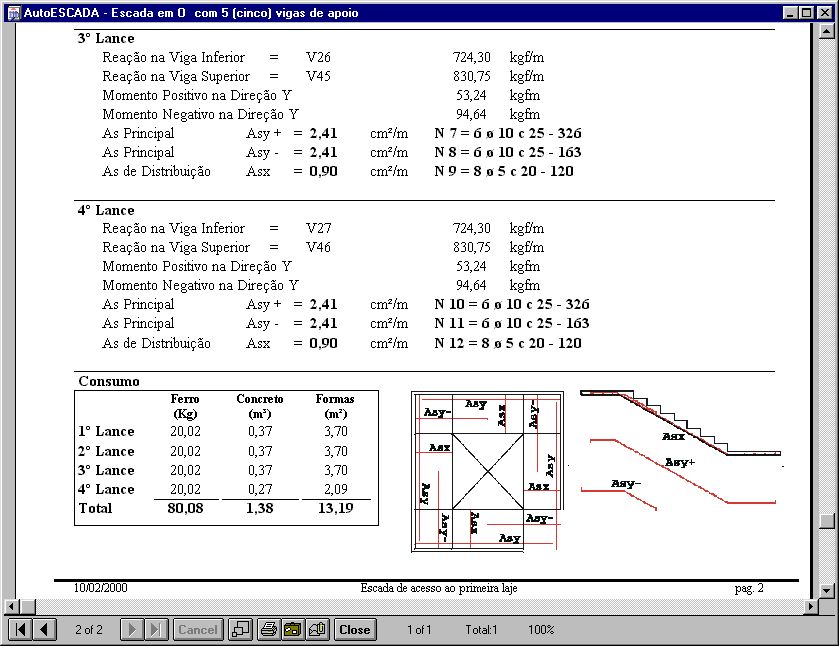

Relatório completo da estrutura, com todos os dados de entrada, geometria, carregamentos, esforços, armaduras e consumo de materiais. Relatórios exportáveis para diversos formatos: Word, Excel, HTML, TXT…

Detalhamento:

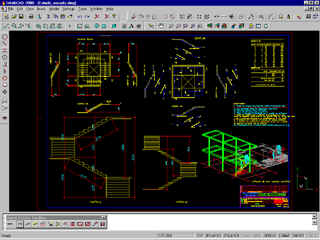

O AutoESCADA disponibiliza a opção de detalharmos a estrutura em ambiente CAD de última geração – compatível com o sistema Autodesk AutoCAD versões 2007 a 2017, com estas características o AutoESCADA se torna um programa completo que atende a todas as exigências normativas para se obter detatalhamento de alto nível para seus projetos.

Totalmente compatibilizado para norma ABNT NBR-6118:2016.


Documentação:

Manual do usuário

Apresentação do sistema

Resumo das funcionalidades

Requisitos:

Computador pessoal com sistema operacional Windows 7, 8 ou 10(*).
Plataforma CAD Autodesk AutoCAD 2007 a 2017(**).
Porta USB para habilitação via hard-lock.

Dúvidas ?
Entre em contato conosco…


(*) – Compatível também com MAC-OS emulando Windows (XP,7,8 ou 10).
(**) – Compatível com a versão em INGLÊS dos sistemas CAD.
