AutoTUBULÃO


O AutoTUBULÃO é um sistema para projeto geométrico, cálculo estrutural e detalhamento gráfico de estruturas de fundação tipo tubulão. Contempla o projeto de tubulões armados ou em concreto ciclópico, tubulões de divisa (falsa elipse) e ainda permite considerar os tubulões em projeto como encamisados ou sem camisa.

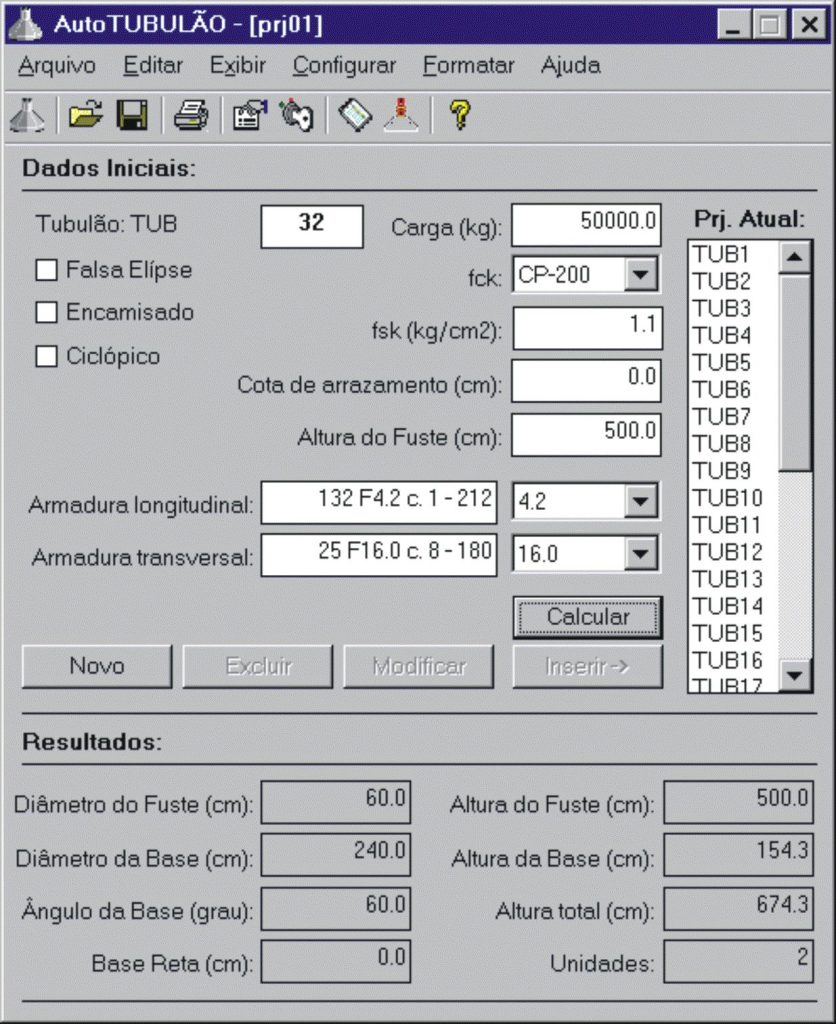

Tela Principal do AutoTUBULÃO:

Visualiza em uma única tela os dados de entrada e o resultados de cálculo de cada um dos tubulões constituintes do projeto atual.

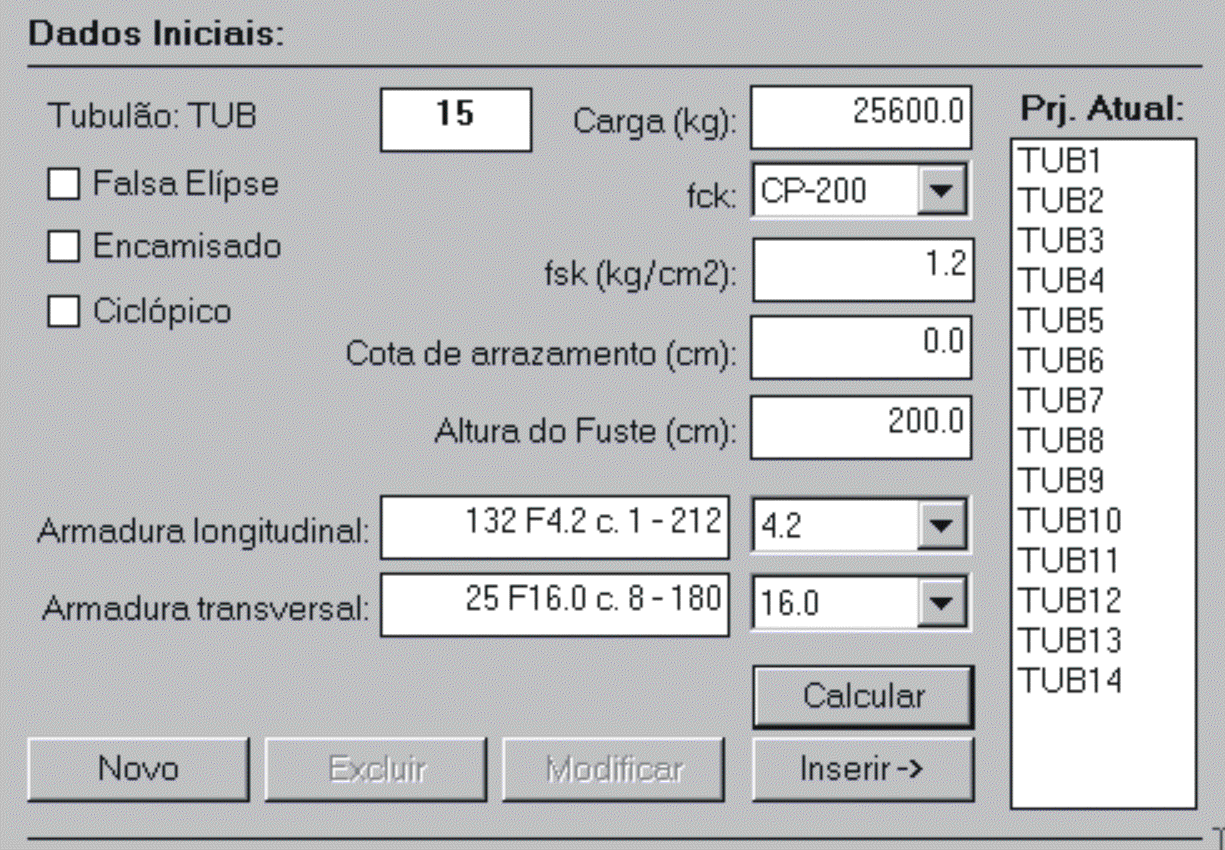

Dados Iniciais:

Definições:
Identificação do tubulão, Tipo de tubulão (Normal, Falsa elipse, Ciclópico…), Carga, fck (concreto), fsk (solo), Cota de arrasamento do tubulão, Altura do fuste, Armaduras longitudinal e transversal adotadas.

Calcular:
Botão calcular para calcular o tubulão com base nos dados definidos.

Inserir/Modificar/Excluir:
Insere, modifica ou exclui o tubulão do projeto atual.

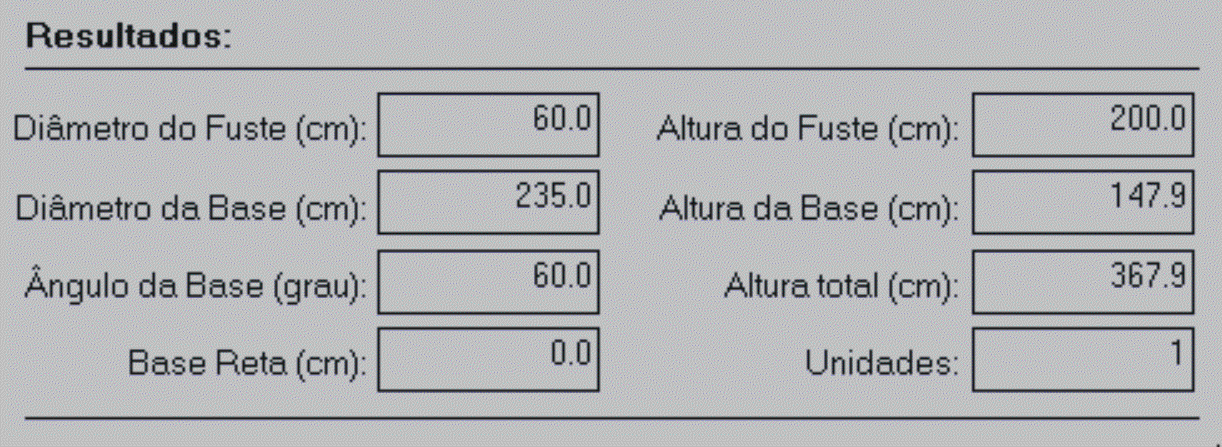

Resultados:

Diâmetro do fuste, Diâmetro da base, Ângulo da base, Tamanho da base reta, Altura do fuste, Altura da base, Altura total, Número de tubulões necessários para o referido carregamento.

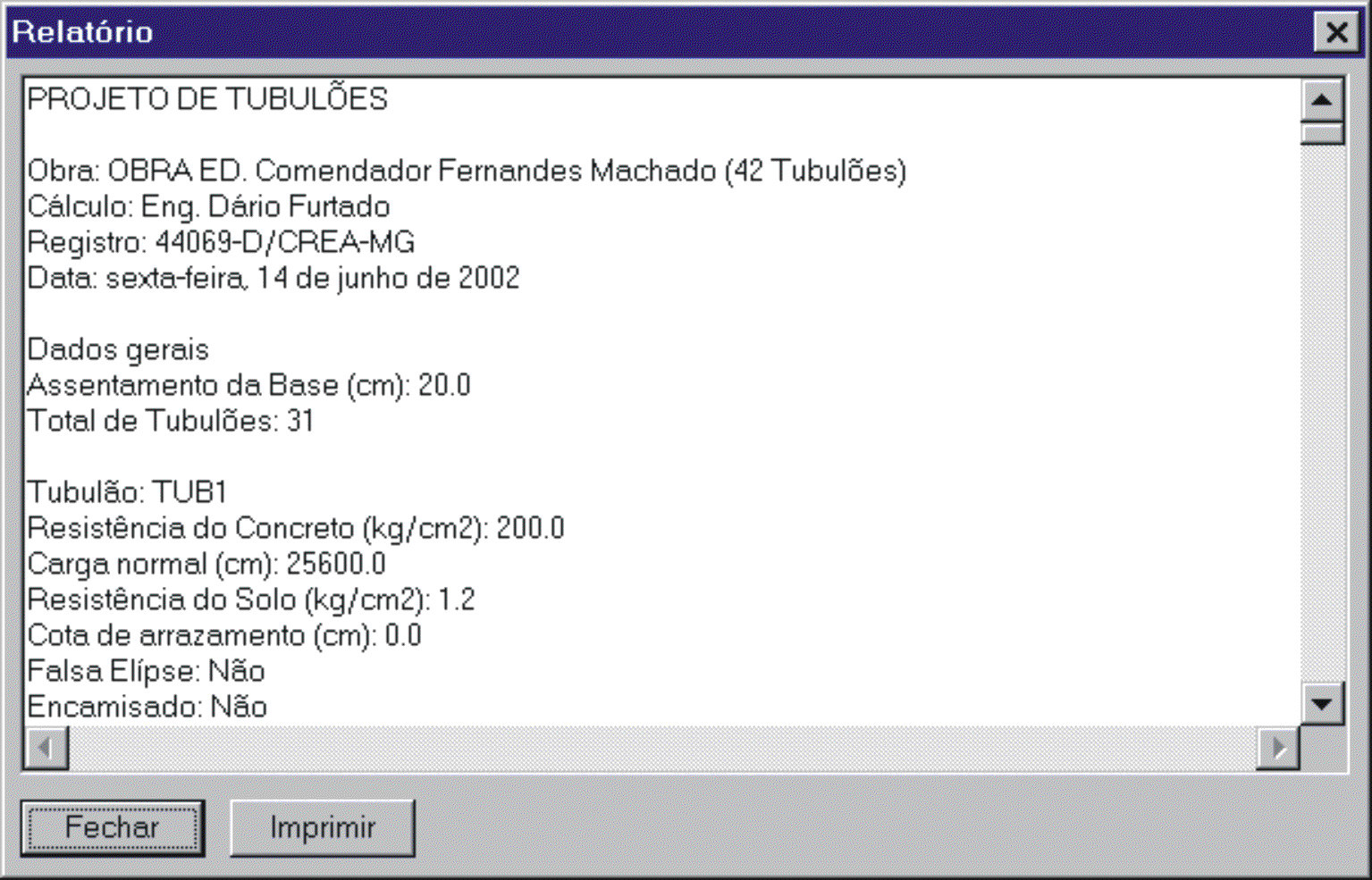

Relatório:

Relatório completo do projeto com recursos de impressão e cópia para área de transferência do Windows (CTRL+C), contendo:
Identificação da obra e do projetista, Dados gerais do projeto, Número de tubulões do projeto, Resistências características dos materiais, Geometria completa de cada tubulão, agrupamento de tubulões iguais (Ex: T1=T14=T26…), Concreto (Volume, Peso e Custo unitário), Perfuração (Custo unitário), Armaduras (Peso, Comprimento e Custo unitário), Custo total de cada tubulão, Custo total de todos os tubulões do projeto.

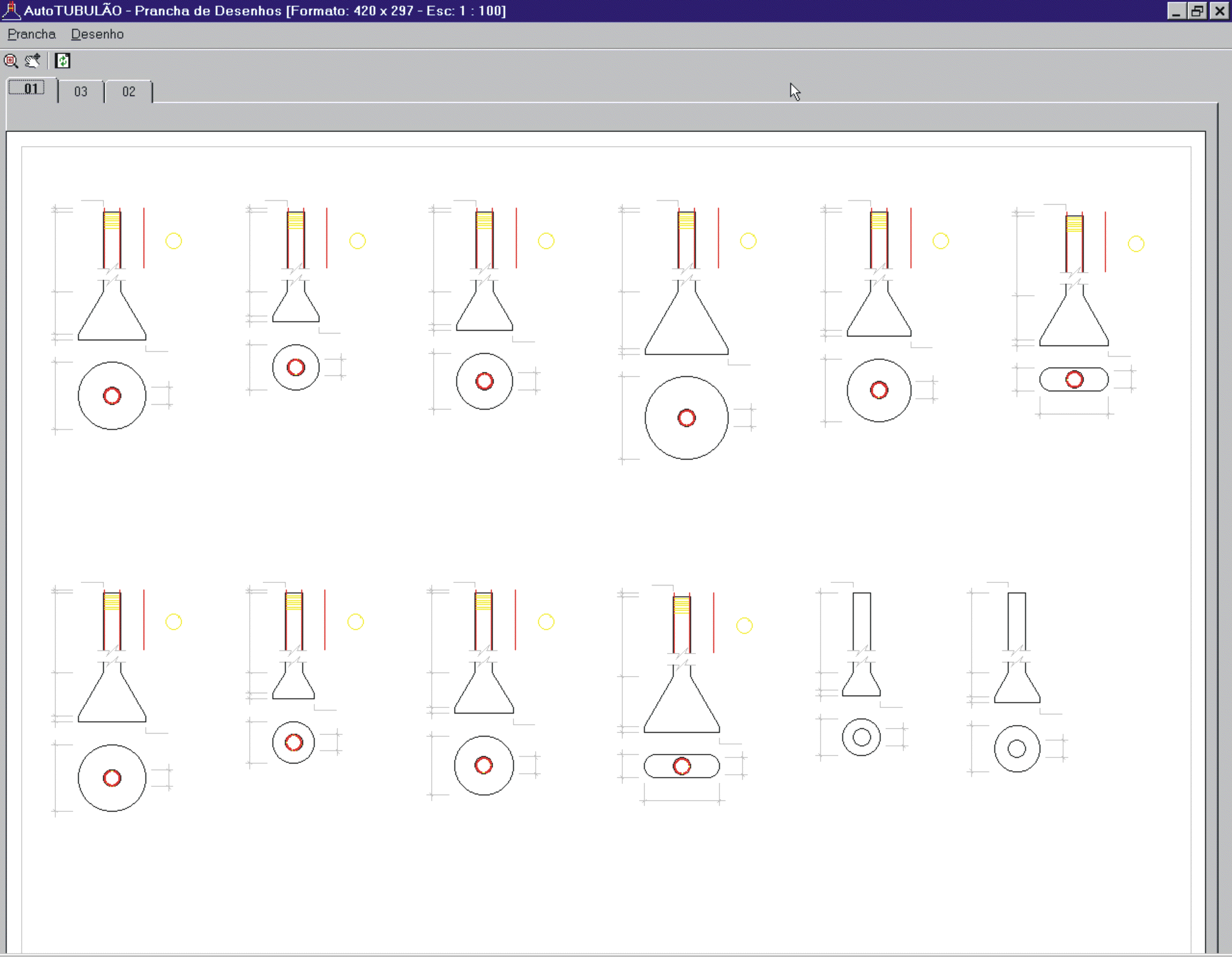

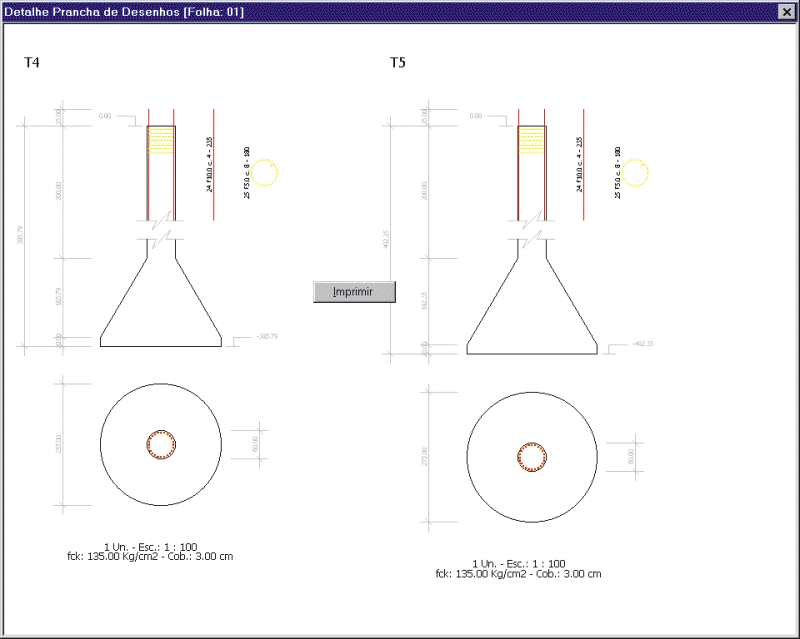

Detalhamento Padrão:

Detalhe padrão dos tubulões em diversos formatos pré-configurados com recursos de Zoom, Move e impressão…

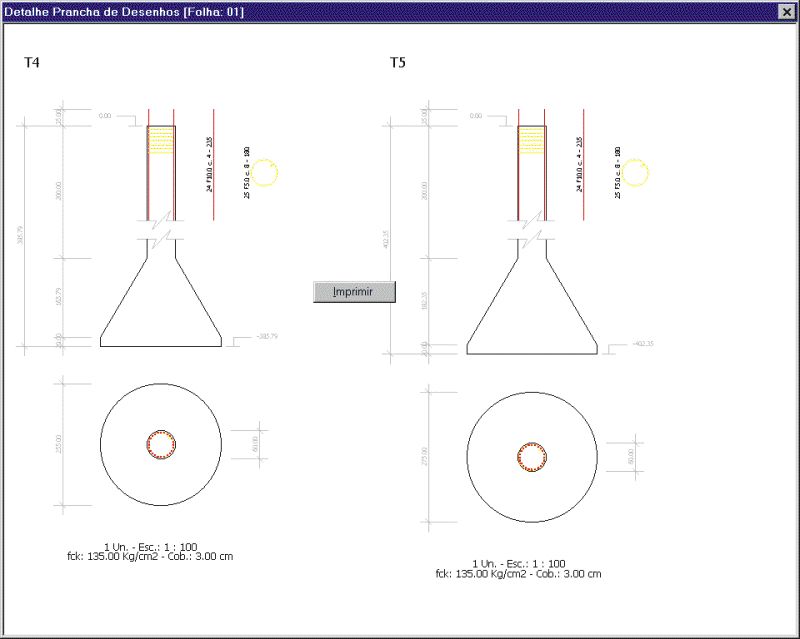

Detalhamento:

Possibilidade de visualização e impressão dos elementos em Zoom…

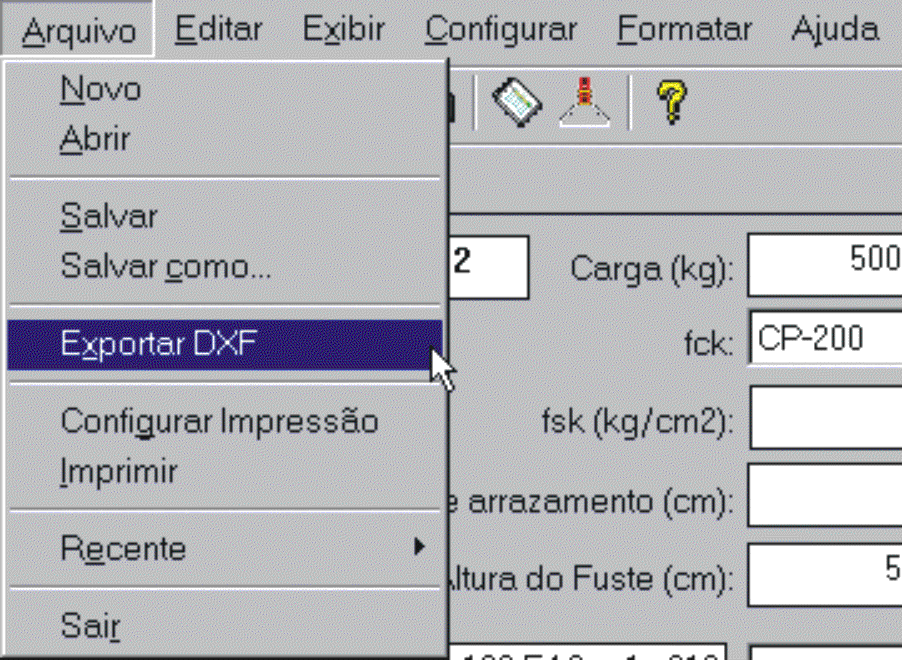

Exportação de arquivo DXF:

Exporta as pranchas em formato DXF, para abertura em qualquer editor CAD compatível com o formato.

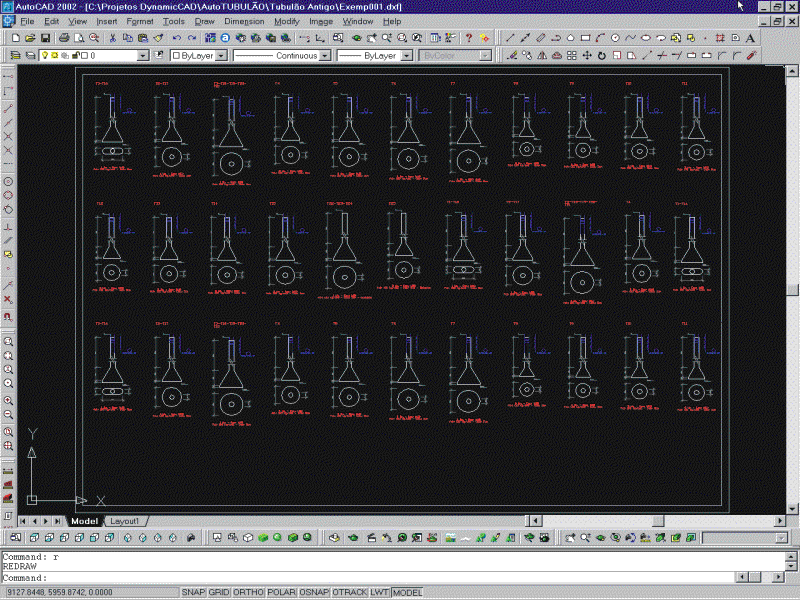

Integração com Plataformas CAD:

Configuração de plataformas CAD (AutoCAD 2007 a 2017) para abertura automática do CAD já com o desenho em DXF dos tubulões.

Configurações:

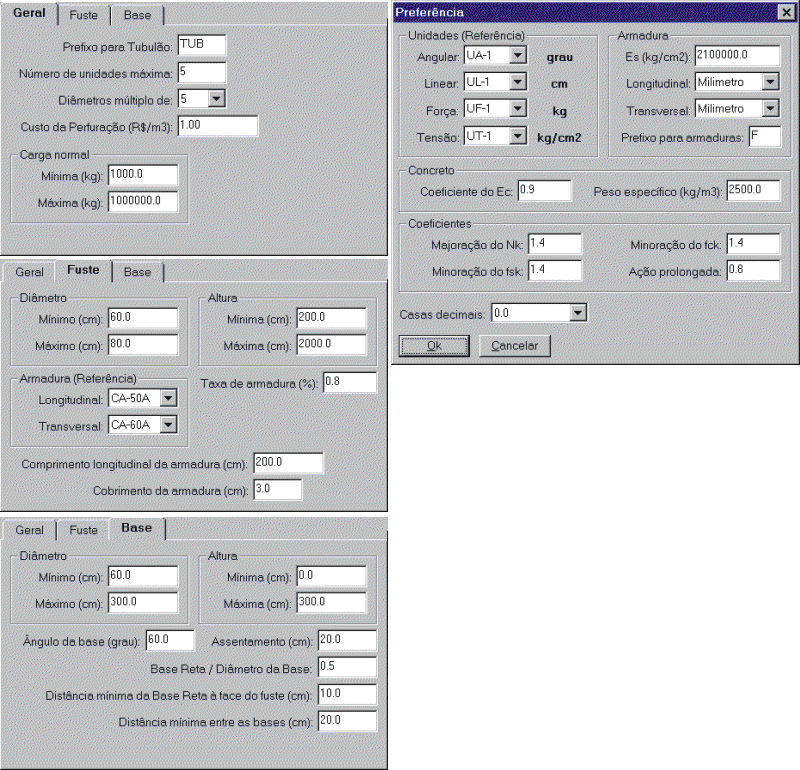

Unidades e Fatores:
Configura as unidades adotadas e os fatores de segurança a serem utilizados no projeto.

Geometria:
Configura dados geométricos de referência para o fuste e a base do tubulão

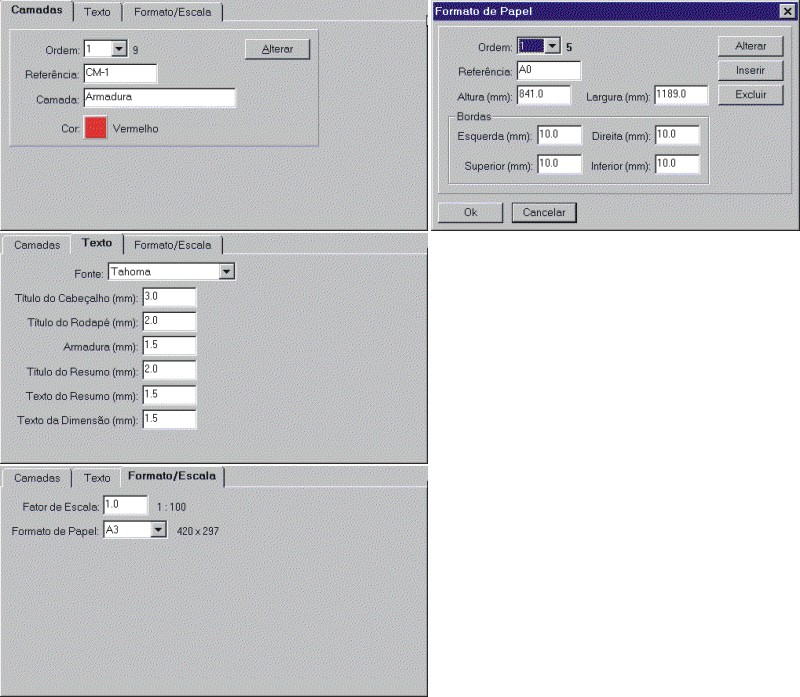

Desenho:
Configura camadas (Layers), cores, fontes, formato e escala a serem utilizados no detalhamento e geração dos arquivos DXF do projeto.

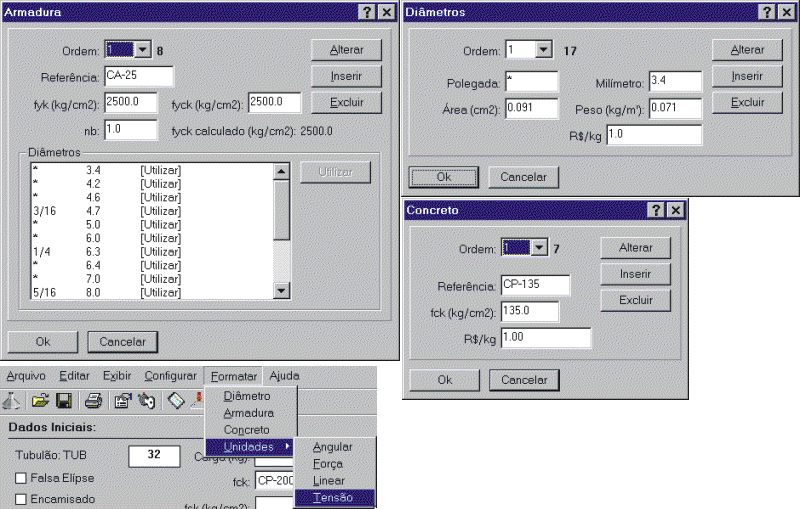

Formatar:

Formato:
Insere/Altera/Exclui tamanhos de formatos aceitos pelo programa.

Diâmetro:
Insere/Altera/Exclui custo e bitolas de As aceitas pelo programa.

Armadura:
Insere/Altera/Exclui bitolas de As a serem aceitas na determinação do As longitudinal e transversal dos tubulões.

Concreto:
Insere/Altera/Exclui custo e resistência do concreto a ser aceito pelo programa.

Unidades:
Insere/Altera/Exclui unidades angulares, lineares, de força e tensão aceitos pelo programa.

Totalmente compatibilizado para norma ABNT NBR-6118:2016.


Documentação:

Manual do usuário

Apresentação do sistema

Requisitos:

Computador pessoal com sistema operacional Windows 7, 8 ou 10(*).
Plataforma CAD Autodesk AutoCAD 2007 a 2017 opcional(**).
Porta USB para habilitação via hard-lock.

Dúvidas ?
Entre em contato conosco…


(*) – Compatível também com MAC-OS emulando Windows (XP,7,8 ou 10).
(**) – O AutoTUBULÃO possui a funcionalidade de imprimir o projeto diretamente do sistema. A plataforma CAD somente é necessária para importação do arquivo DXF gerado, de acordo com a preferência e metodologia de trabalho do projetista.
