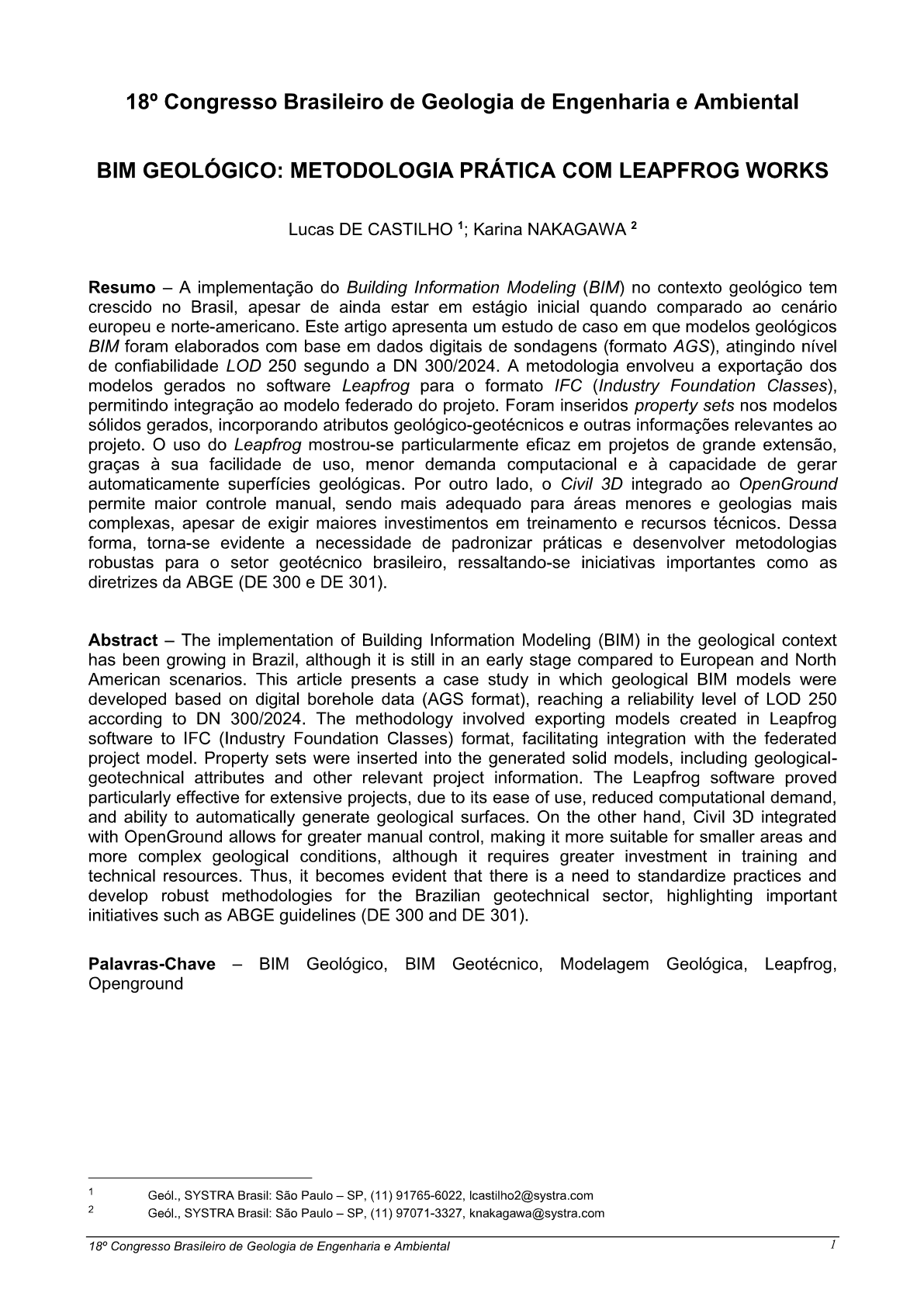

BIM GEOLÓGICO: METODOLOGIA PRÁTICA COM LEAPFROG WORKS
A implementação do Building Information Modeling (BIM) no contexto geológico tem crescido no Brasil, apesar de ainda estar em estágio inicial quando comparado ao cenário europeu e norte-americano. Este artigo apresenta um estudo de caso em que modelos geológicos BIM foram elaborados com base em dados digitais de sondagens (formato AGS), atingindo nível de confiabilidade LOD 250 segundo a DN 300/2024. A metodologia envolveu a exportação dos modelos gerados no software Leapfrog para o formato IFC (Industry Foundation Classes), permitindo integração ao modelo federado do projeto. Foram inseridos property sets nos modelos sólidos gerados, incorporando atributos geológico-geotécnicos e outras informações relevantes ao projeto. O uso do Leapfrog mostrou-se particularmente eficaz em projetos de grande extensão, graças à sua facilidade de uso, menor demanda computacional e à capacidade de gerar automaticamente superfícies geológicas. Por outro lado, o Civil 3D integrado ao OpenGround permite maior controle manual, sendo mais adequado para áreas menores e geologias mais complexas, apesar de exigir maiores investimentos em treinamento e recursos técnicos. Dessa forma, torna-se evidente a necessidade de padronizar práticas e desenvolver metodologias robustas para o setor geotécnico brasileiro, ressaltando-se iniciativas importantes como as diretrizes da ABGE (DE 300 e DE 301).
Lucas DE CASTILHO¹ ; Karina NAKAGAWA²
1 Geól., SYSTRA Brasil: São Paulo – SP, (11) 91765-6022, lcastilho2@systra.com
2 Geól., SYSTRA Brasil: São Paulo – SP, (11) 97071-3327, knakagawa@systra.com
